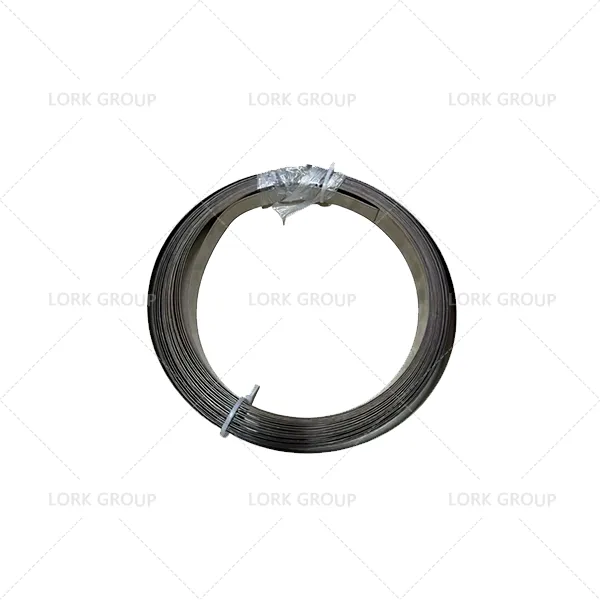

Trak iz nikljeve zlitine Invar 36 (UNS K93601, ASTM F1684)

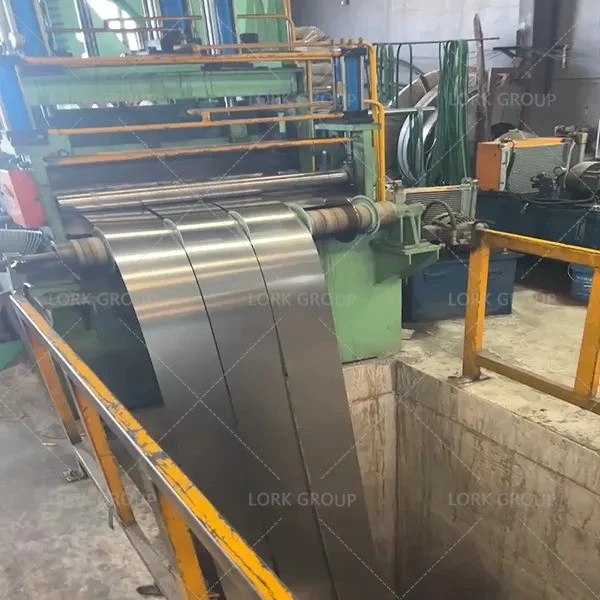

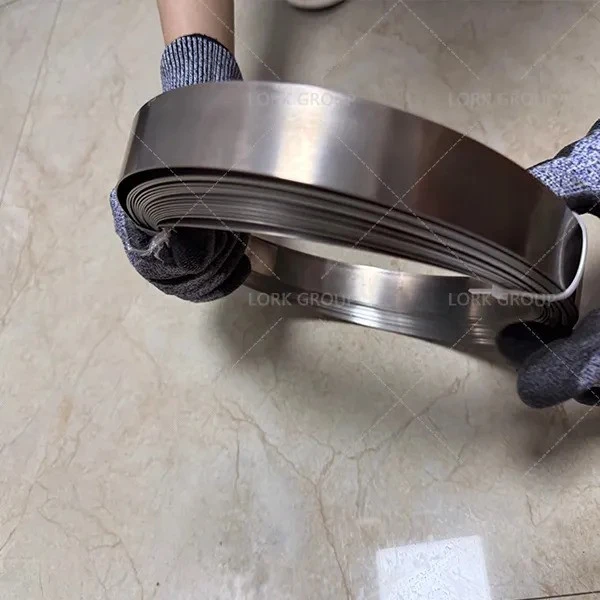

Trak Invar 36 se primarno dobavlja v debelinah od 0,2 mm do 2,0 mm in širinah od 10 mm do 200 mm (na voljo so dimenzije po meri); na voljo je lahko v razrezanih-kosih-dolžine ali v kolutih. Cene se običajno gibljejo od 60 do 80 USD na kilogram, odvisno od pogojev dobave in količine naročila; kontaktirajte nas za potrditev trenutne cene.

Invar 36 (znan tudi kot invarjeva zlitina; ustreza kitajskemu razredu 4J36) je zlitina železa-niklja z nizko-razteznostjo in natančnostjo vsebnosti niklja približno 36 %. Njegova najbolj značilna značilnost je izjemno nizek koeficient toplotnega raztezanja v širokem temperaturnem območju: med -60 stopinjami in +200 stopinjami je povprečni linearni koeficient razteznosti nadzorovan v razponu od 1,2×10⁻⁶/stopino do 1,5×10⁻⁶/stopino -približno desetino običajnega ogljikovega jekla ali avstenitno nerjavno jeklo.

Ta lastnost »ničelne-razteznosti« izhaja iz posebnega razmerja med nikljem (približno 36 %) in železom. Pri temperaturah pod Curiejevo točko (približno 230 stopinj) je zlitina feromagnetna; magnetostrikcijski učinek nasprotuje toplotnemu raztezanju, ki ga povzročajo toplotne vibracije rešetke, kar ima za posledico skoraj konstantne dimenzije na makroskopski ravni. Trak Invar 36 ponuja ravnovesje zmerne trdnosti, žilavosti in dobre obdelovalnosti, kar omogoča obdelavo-s hladnim valjanjem, žigosanjem, krivljenjem in drugimi metodami-v tanke trakove in komponente zapletenih oblik.

Opomba pri izbiri: za elektronske -aplikacije, kot so polprevodniška oprema ali optični komunikacijski moduli, je priporočljiva uporaba materiala ASTM F1684 stopnje 2. Če konstrukcijske specifikacije temeljijo na zahtevi glede koeficienta toplotne razteznosti Manjšega ali enakega 1,2 × 10⁻⁶/ stopinjo iz standarda YB/T 5241, je treba pri nakupu standardnih materialov ASTM- v pogodbi določiti enakovredno zahtevo za koeficient razteznosti.

Občutljivost na toplotno obdelavo: Lastnosti nizke-razteznosti Invarja 36 so odvisne od pravilne toplotne obdelave. Temperature žarjenja, ki presegajo 850 stopinj, povzročijo hitro rast zrn, kar povzroči povečan koeficient toplotnega raztezanja. Po hladni obdelavi je potrebno-žarjenje za razbremenitev; sicer lahko zaostale napetosti povzročijo dimenzijski premik med delovanjem.

Priporočila za obdelavo: Invar 36 proizvaja lepljive ostružke in je nagnjen k-nastanku robov. Priporočljiva so orodja iz karbidne trdine, pri katerih je rezalna hitrost med 40 in 60 m/min ter z uporabo zadostne količine hladilne tekočine/maziva.

Zaščita pred korozijo: Invar 36 je dovzeten za rjavenje v vlažnem zraku; površinska zaščita (kot je nikljanje, kromiranje ali prevleka) je priporočljiva za dolgotrajno-uporabo ali uporabo na prostem.

Omejitev Curiejeve temperature: Nad približno 230 stopinjami se lastnosti nizke-razteznosti izgubijo, koeficient toplotne razteznosti pa se občutno poveča na več kot 10 × 10⁻⁶/ stopinjo. Delovne temperature morajo ostati pod tem pragom.

Za več informacij se obrnite na:

E-pošta:claire@lorkgroup.com
WhatsApp: +86 199 3707 5488

*Podatki temeljijo na specifikaciji standarda ASTM F1684.

Skupina Lork
Oddelek za tržne operacije

E-pošta:claire@lorkgroup.com
WhatsApp: +86 199 3707 5488

Priljubljena oznake: Invar 36, Alloy 36, UNS K93601, W.-Nr. 1.3912, ASTM F1684, ASTM B753, 4J36, Nilo36, Pernifer 36, trak iz zlitine z nizko ekspanzijo, nespremenljiva zlitina, natančen trak iz zlitine, trak iz kriogene zlitine, trak iz zlitine za vesoljsko uporabo
